百實科技鍛造車間弱電工程解決方案具有極強的實用性和前瞻性，能夠滿足現代化鍛造車間在惡劣環境下的長期穩定運行與持續發展需求。

一、項目概述與需求分析

1、項目背景

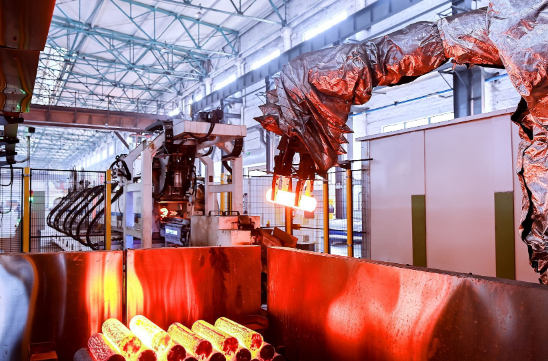

　　鍛造車間作為工業生產的核心環節，具有環境惡劣(高溫、粉塵、油污、振動)、設備繁多、安全隱患多、生產數據密集等特點。傳統的弱電系統難以在此環境下穩定運行。百實科技鍛造車間弱電工程解決方案旨在設計一套具有高可靠性、高防護等級、高智能化的弱電系統，以提升車間安全生產水平、設備管理效率和整體運營智能化。

2、核心需求

　　安全生產：實現全方位、無死角的視頻監控，關鍵區域入侵報警，以及高效的應急通信。

　　設備互聯：實現鍛造設備、機器人、熱處理爐等關鍵設備的網絡化連接與數據采集。

　　環境監測：實時監測車間內的溫度、有害氣體濃度、噪音等環境參數。

　　高效調度：建立靈活、清晰的內部通信和生產調度系統。

　　數據管理：構建穩定、高速的網絡基礎，承載生產數據(MES)、視頻數據、設備狀態數據等。

　　系統韌性：所有設備和線纜必須具備防高溫、防粉塵、防振動、抗電磁干擾能力。

二、設計原則

　　高可靠性：關鍵系統(網絡、監控)采用冗余設計，設備選型滿足工業級標準。

　　高防護性：前端設備(攝像頭、AP)防護等級不低于IP66，線纜采用耐高溫、阻燃、鎧裝類型。

　　先進性：采用成熟的物聯網、云計算、邊緣計算技術，為未來智慧工廠升級預留接口。

　　易擴展性：系統架構模塊化，便于后期增加點位或擴展新功能。

　　易維護性：支持遠程管理、故障診斷和日志分析，降低運維成本。

三、系統詳細設計方案

1、綜合布線系統

　　主干網絡：采用單模光纜，提供高速、遠距離、抗干擾的數據傳輸通道。核心交換機與各區域接入交換機之間通過光纖連接。

　　水平布線：采用超六類屏蔽(F/UTP)或更高類別網線，有效抵抗電磁干擾。對于高溫區域，采用耐高溫工業級網線。

　　線纜防護：所有線纜均穿金屬管或金屬橋架敷設，避免明線暴露，防止機械損傷和高溫烘烤。橋架穿越隔墻或樓板時，縫隙應采用防火泥封堵。

　　配線端接：在車間內設置防水防塵的工業級接線盒和配線機柜。

2、網絡系統

　　核心層：部署高性能、高吞吐量的核心交換機，支持VLAN劃分、鏈路聚合，為整個車間提供數據交換核心。

　　接入層：在各生產區域部署工業級交換機，具備寬溫、防塵、抗振動特性，支持PoE供電，為前端IP設備提供網絡和電力。

?無線覆蓋：

　　采用工業級Wi-Fi 6(802.11ax)無線AP，具備高密度接入和抗干擾能力。

　　AP部署位置需避開高溫源和大型金屬遮擋物，優先安裝在桁架或立柱上。

　　為AGV小車、移動終端、手持PDA等提供穩定的無線網絡。

3、視頻監控系統

?前端攝像機組網：

　　車間出入口/主要通道：采用200萬像素及以上全彩全局快門網絡攝像機，確保車輛、人員進出清晰可辨。

　　鍛造設備操作區：采用耐高溫網絡攝像機(帶專用散熱罩)，安裝在安全距離外，監控沖壓、鍛造等關鍵工序，兼具安全監督與工藝追溯功能。

　　原材料/成品倉庫：采用帶云臺變焦(PTZ)攝像機，實現大范圍巡航和細節捕捉。

　　周界及盲區：部署智能分析攝像機，支持區域入侵、絆線檢測等報警功能。

?存儲與顯示：

　　采用網絡視頻錄像機(NVR)進行集中存儲，存儲時間不少于90天。

　　在車間中控室部署液晶拼接大屏，用于實時監控和畫面調取。

4、門禁與周界防范系統

　　車間主出入口：設置雙向讀卡門禁，采用指紋或人臉識別等生物識別方式，防止代打卡和非法進入。

　　關鍵設備區/危險品存放區：設置單向門禁，授權人員方可進入。

　　周界防范：在圍墻或窗戶部署紅外對射探測器或振動光纖，與視頻監控聯動，一旦觸發，中控室立即報警并彈出相應畫面。

5、應急通信與廣播系統

　　應急對講：在高溫爐、高壓設備附近等高風險區域，安裝工業級防爆/防水緊急對講柱，一鍵直通中控室，用于緊急呼叫和救援指揮。

　　背景音樂與廣播：在生產區域安裝防水音柱，用于播放上下班音樂、生產通知，并在火災等緊急情況下強制切換為消防應急廣播。

6、環境與設備狀態監測系統

?傳感器部署：

　　溫度傳感器：監測車間環境溫度及重點設備表面溫度。

　　粉塵傳感器：監測空氣粉塵濃度，聯動通風系統。

　　有害氣體傳感器：監測一氧化碳、天然氣等泄漏。

　　振動傳感器：安裝在大型鍛壓設備基礎上，監測運行狀態，進行預測性維護。

　　噪音傳感器：監測噪音水平，保障員工健康。

　　數據采集：傳感器數據通過物聯網關匯聚，并上傳至監控平臺進行分析、報警和可視化展示。

四、關鍵技術與產品選型建議

　　網絡設備：推薦赫斯曼、摩莎、思科等品牌的工業交換機。

　　視頻監控：推薦?？低暋⒋笕A等品牌的高溫型、防爆型網絡攝像機。

　　線纜：推薦康普、泛達、大唐保鏢等品牌的工業級線纜。

　　防護標準：所有室外及車間內設備防護等級高，防爆區域設備需滿足ATEX或IECEx標準。

五、施工與運維管理

?施工要點：

　　嚴格遵循施工圖紙，確保線纜路徑安全、規范。

　　所有接口必須做好防水、防氧化處理。

　　設備安裝牢固，采用防振支架，避免因長期振動導致松動。

?運維管理：

　　建立統一的智能化管理平臺，集成所有弱電子系統，實現“一圖感知、一體管控”。

　　制定定期巡檢計劃，檢查設備運行狀態、清理鏡頭灰塵、測試報警功能。

　　保留完整的系統拓撲圖、點位圖和設備清單，便于快速排障。

　　百實科技鍛造車間弱電工程解決方案為鍛造車間量身定制了一套從底層基礎設施到上層智能應用的完整弱電體系。通過實施此方案，可以有效保障人身與設備安全，降低事故風險。實現生產過程的透明化與可視化管理，提升設備利用率和維護效率。
